VC均热板扩散焊接工艺常见问题及防止方法

作者: 浏览量:406 来源: 时间:2021-04-20 10:48:48

信息摘要:

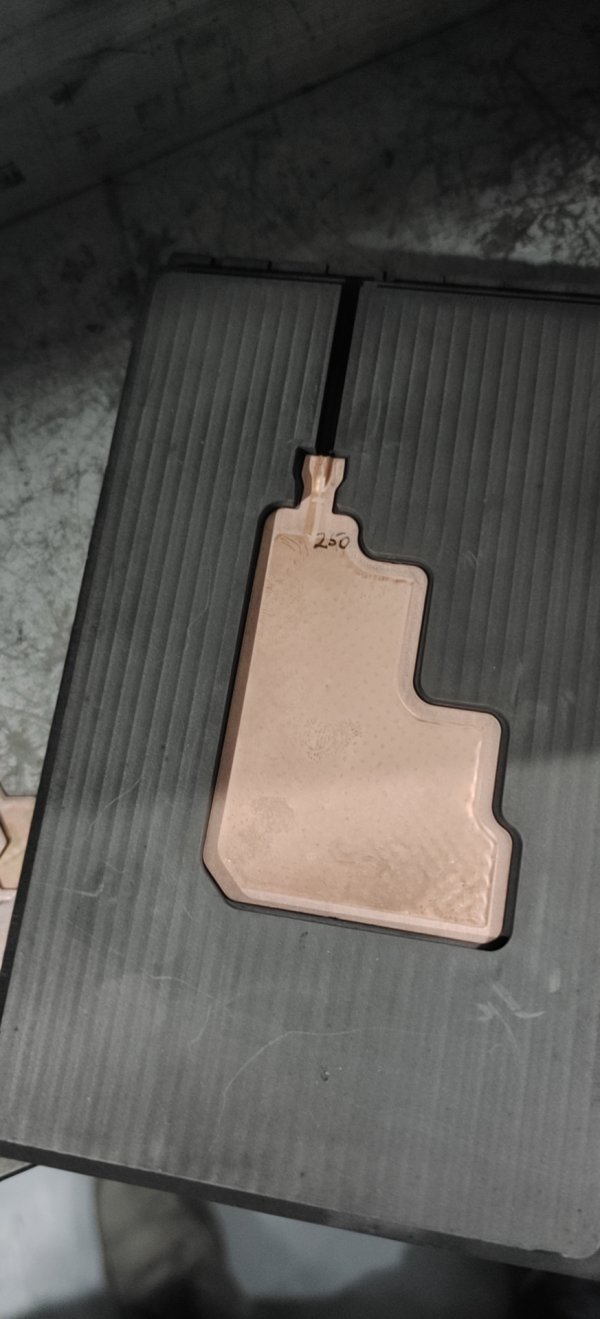

均热板有一个真空密封的金属外壳,一个附在内墙上的内部芯结构,并利用毛细管作用在系统周围移动液体。其工作原理与热管类似,包括了传导、蒸发、对流、凝固四个主要步 骤。两者的差别在于 热传导的方式 不同。热管的 热传导方式是 一维的,是线 的热传导方式, 而均热板的热传导方式是二维的,是面的热传导方式,所以散热效率更加高。研究表明 VC 散热器的性能比热管提高 20%~30%

扩散焊接头的主要缺陷是未焊透、界面局部有微孔及残余变形,还有可能会出现裂纹、错位等缺陷。

1
.未焊透

未焊透产生的主要原因是焊接温度低、压力不足、焊接时间短、真空度低、待焊面加工精度低和清理不干净及结构位置不正确等。防止的方法是采用合适的扩散焊工艺。

2
.界面有微孔

界面有微孔产生的原因是表面粗糙不平。防止的方法是待焊面精度要达到规定的要求。

3
.残余变形

残余变形产生的主要原因是焊接压力太大、温度过高、保温时间太长等。防止的办法是采用合适的扩散焊工艺规范参数。

4
.裂纹

裂纹是由于加热和冷却速度太快、焊接压力过大、焊接温度过高、加热时间太长、待焊面加工粗糙等而引起。防止的办法是针对产生的原因,采用合适的规范参数。

5
.错位

错位产生的原因设计石墨治具结构不正确。防止的办法是设计合适的石墨治具和将零件放置妥当。
